本帖最后由 Swift1228 于 2020-2-19 19:18 编辑 : h5 U. p' L# c( w0 F
3 Y; h. R5 f/ }0 N& W2 f@果子 : s v: d, _3 W$ c* k
铁路货车上有很多用作保护作用的磨耗板，有些是平板，有些有造型。平板一般都是冲剪后（长宽一般在360mm以内，厚度一般在3~12mm）再热处理调质（降低硬度（软化））；有造型一般都是冲剪后（厚度一般在5mm以内）再经过锻压成型，最后也需调质（降低硬度（软化））。
$ A/ I8 x7 {$ u+ J6 F2 ~) x6 [6 B. Y _下面这个东西（导框顶面磨耗板）的归类思路能给个提示吗？是进73章，还是72章？或者有专门的造型的可以放8607的零件？
/ W3 _& W$ C) B

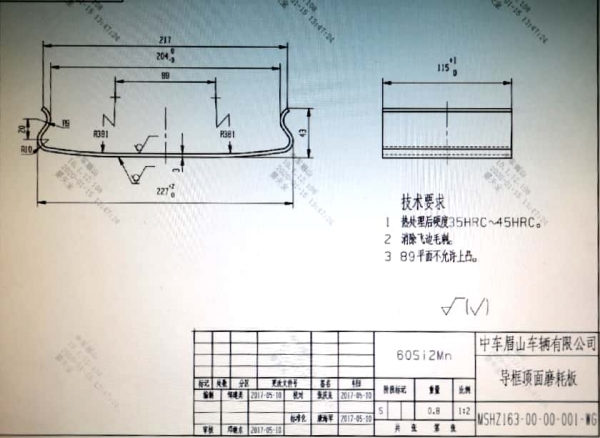

图纸

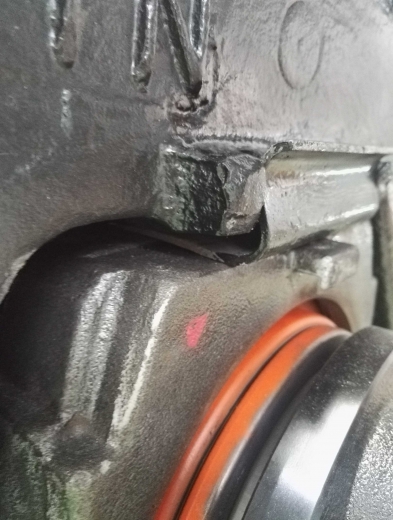

正常安装的情况

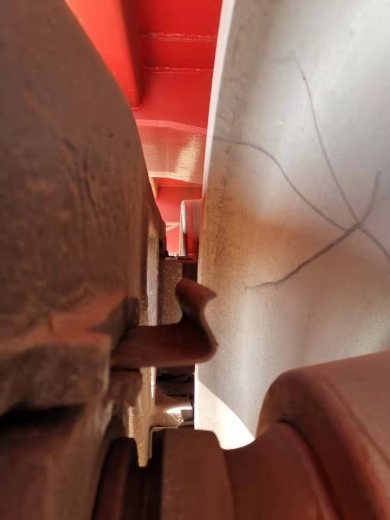

断裂后脱出的情况
0 Z9 N' Y0 O4 y" v, _由于手头没有实物照片，而且物品本事也很简单，就以上面三张图来示意一下，分别是产品图纸、正常安装位、断裂后脱出情况，三张图。

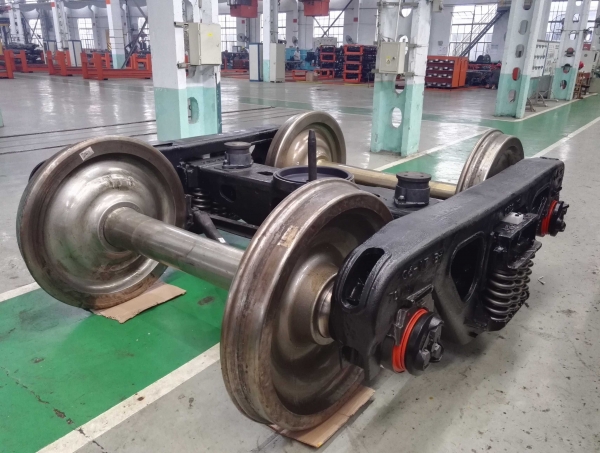

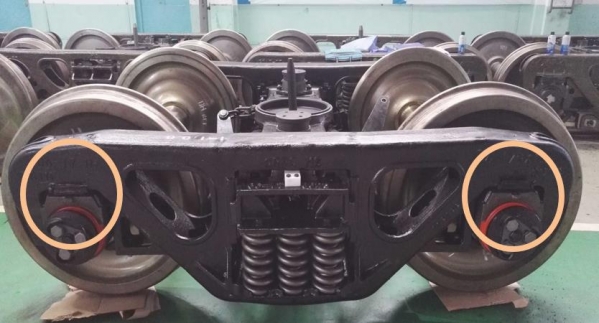

. p% m6 b. W9 V% K; V) o/ z$ M产品为弹簧钢(60Si2Mn)，平板加热后冲压成型，在经过热处理调质，使硬度在35HRC～45HRC。产品安装在承载鞍和侧架之间（车轮和侧架之间），完整转向架图片和具体安装位置见下图。
2 P# W% ?2 I% I( A
( ^1 w6 ]6 v" p/ h9 J) D6 ~9 }* z
制造工艺参见PDF文件
磨耗板的成形工艺与模具设计 优化.pdf
(255.83 KB, 下载次数: 56)
