进口童鞋不合格在哪

00SKY

点击“蓝字”关注我们

童鞋分为婴幼儿鞋和儿童鞋。婴幼儿鞋是指鞋号不大于170mm、供3周岁以下儿童穿用的鞋；儿童鞋则是指鞋号大于170mm但不大于250mm、供3周岁至14周岁儿童穿用的鞋。

4 I/ S1 {9 ?) G4 c3 I' s2 w作为法定检验商品目录内容，进口童鞋须实施进境检验检疫，检测项目包括健康安全、物理安全和卫生安全。在海关监管过程中，已多次检出进口童鞋不合格的情况。本文将对进口童鞋的检测项目和主要不合格指标进行介绍。


, F) A$ _& Y' B+ t- }
6 U& ^! }2 t5 n! W
1 L: C% t$ V1 X
健康安全
6 S4 T  V: n2 `4 ?' L1 ~

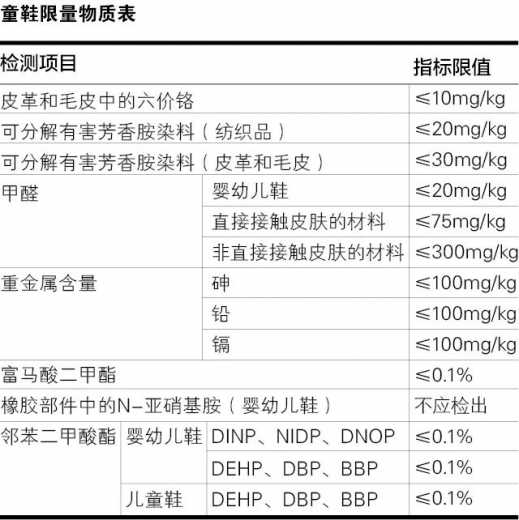

童鞋的化学部分通常需检测皮革和毛皮中的六价铬、可分解有害芳香胺染料、甲醛、富马酸二甲酯、橡胶部件中的N-亚硝基胺等物质的指标。限量物质要求见下表（根据国家强制标准GB 30585-2014 《儿童鞋安全技术规范》）。
/ [7 S% Z% H. {
. l* @! ?& ~7 y7 y01
& W- a7 o' p. q) y0 @) S3 j1 x
甲醛
" k. D1 k" P! A0 |
甲醛的危害不言而喻，皮肤直接接触甲醛，可引起皮炎、色斑、坏死。经常吸入少量甲醛，能引起慢性中毒，出现黏膜充血、皮肤刺激征等。

& e4 ~1 K* P- z5 z5 K国家标准区分婴幼儿鞋、直接接触皮肤的材料和非直接接触皮肤的材料，有不同的限量值，整体要求≤20mg/kg（GB 30585-2014）。检测过程包含预处理、显色和分光光度计读数，计算单位甲醛含量。

02

( S. N4 L8 `# E8 ?7 M可分解有害芳香胺染料和增塑剂
# Y5 l- B8 E) {' d1 t8 `
常见的邻苯二甲酸酯是一种使用广泛的增塑剂，作为一种能起到软化作用的化学品，可以通过呼吸、饮食、皮肤接触进入人体。由于儿童的身体尚未发育成熟，这些物质可能会造成内分泌紊乱，并且对生殖系统造成影响。在儿童鞋、玩具产品的生产中严格限制其添加。GB 30585-2014明确要求，邻苯二甲酸酯类增塑剂总量不能超过0.1%。
, _* N" U5 K* C7 C  @* p' V% d; Q
03
  g  a5 S5 F6 T& |
0 X6 q: p( b/ I$ |4 x' D( a重金属超标
, y  u9 F, l% T/ o
很多儿童鞋的颜色鲜艳，在加工过程中会使用到各种颜料和染色助剂，而这其中可能会引入重金属。如铅、镉、砷这样毒性较强的重金属，一旦超标会造成儿童肝脏损害，进而影响大脑发育，对抵抗力比较弱的婴幼儿尤甚。GB 30585-2014对于重金属的限量是≤100mg/kg。

值得注意的是，邻苯二甲酸酯和重金属超标，主要集中在装饰塑料部件（如鞋面的衬条衬片、鞋边的沿条等）和塑胶鞋底。绚丽的外观和鞋底的柔软度，往往是重金属染料和增塑剂添加而成，这恰恰是吸引消费者购买的原因。
, j2 \$ @- I* X6 y& q% E  P4 B
4 U' {. r. v* a2 f& U8 s04

其他物质的超标
5 J6 v1 z# T4 v/ D
含氯苯酚、富马酸二甲酯和N-亚硝基胺等也是重点检测对象，在纺织材料、合成革材料和胶制部件中不应检出（GB 25036-2010标准要求）。含氯苯酚是指苯酚的氯化取代物，包括五氯苯酚（PCP）、四氯苯酚（TeCP）、三氯苯酚（TrCP）、二氯苯酚（DCP）、一氯苯酚（MCP）和邻苯基苯酚的全部同分异构体。穿着含氯苯酚残留的纺织品时，含氯苯酚会通过皮肤进入人体并产生生物积蓄，对人体的健康构成潜在的威胁，因此很多国家或地区对贴身的纺织品、皮革制品等的含氯苯酚残留量作严格限制。
3 V9 X( d; K) s0 I& _, k



6 E5 `4 R4 q1 m4 v1 v( \. C( w

  R( V/ V: {# Z
! y& w: [2 T" S0 X# a5 N$ ?物理安全
* X5 A3 w' L: `9 |; Y8 i; [( ^
物理项目的检测大多模拟正常使用或极端条件下的使用过程。
' C7 Q/ N# x+ d/ V, r9 K: a
01

小附件风险测试
# i  ^+ Z' T1 a
婴幼儿鞋不应存在可能被婴幼儿放入口中的小附件，易造成卡在嘴里或者咽喉引发窒息的危险，同时还会吸入有毒有害物质。小附件如果可通过70N的拉力即从鞋面脱落，那么就需通过一种模拟儿童口腔的圆筒进行评估——如果完全没入圆筒，则该产品不符合标准要求。
4 ~7 H/ R; `* F
& e* X6 L- X0 [+ o" ]% u2 B8 g02

& @3 f. `) @0 D9 B: e( C5 Q鞋跟高度测试

' _9 ]8 O* \+ K! R. X" }区别于成人鞋，儿童鞋的鞋跟高度有限制，即不大于25mm。可通过检查鞋跟高度直接判定是否符合国家标准要求，以防止崴脚的情况发生。
9 \. y4 P: o- B+ W
03
: q1 L3 i' B7 R; q( y
锐边和尖端测试
1 T8 C$ Q3 \! B  P
锐边和尖端测试是参考GB6675儿童玩具的检测方法，对于一些含有金属材料配件的鞋应特别注意，防止误伤到小孩的肌肤。

04
$ k1 o4 v# i! c% h' ^+ E
与皮肤接触材料的掉色测试

与皮肤接触材料包括衬里和内垫，染料掉色可能使化学物质直接通过皮肤毛孔进入人体，引起进一步的过敏反应和化学毒性危害。此种测试是通过检查材料掉色情况（色牢度测试）进行评估的，将测试用的毛毡片通过灯箱比色，沾色应不小于2～3级。

7 i3 u0 j/ N% j05
7 V8 v0 S0 s0 N
鞋底硬度与舒适度测试

8 \9 O9 O# }' ~* s6 K7 ?8 k, E2 a鞋子过硬或过软，可能会影响儿童的走路过程，进而影响其健康发育。常见的儿童旅游鞋外底硬度应不小于40（邵尔A硬度）。
" S; M0 L7 }& s8 z
4 \" j; d" V: ^% P6 ^06
5 D& v, f: T; v- r8 A. L' p7 j0 o
性能质量问题测试
4 G. I0 H( L9 B' a4 J2 u
  P. G" [/ k8 j2 u" n耐磨性欠佳和鞋底脱胶等是常见的质量问题。虽然这些问题不作为国家强制性标准的要求进行考核，但对于活泼好动的儿童，物理安全性能如得不到保障，也会增加跌倒、磕碰等风险，此类测试项目包括以下四种：
, u/ q0 C) m# H3 c/ n$ x
外底耐磨测试：通过磨轮对鞋底施加4.9N压力，以191r/min的转速连续工作20分钟，测试后的磨痕长度应不大于14mm。

8 u. o% C$ d! y/ `2 ?剥离强度和黏合强度测试：剥离强度是指用剥离试验仪将鞋底与鞋帮或外底与外中底剥开规定宽度时单位宽度的力值，测试时通过剥离刀动作模拟受力脱胶的过程；黏合强度测试鞋底不同材料层之间黏合胶的效果（常见橡胶和发泡材料之间的黏合）。

帮带拔出力测试：该项测试主要考核帮带的缝合和黏合强度，是凉拖鞋的测试要求，详见QB/T 4552-2013《拖鞋》，其拔出力不应小于80N。
/ n6 P' q1 L# q  d2 ^' y1 T5 |
成鞋耐折性能测试：考核童鞋4万次的曲挠过程，对产品的质量提出较高的要求。需注意的是，婴幼儿旅游鞋及鞋号小于230mm、鞋底曲挠部位厚度超过25mm的儿童旅游鞋，因长度不足等原因，往往不进行成鞋耐折性能测试。



1 q1 j$ ?: [& Z, X
0 l: @4 {* ~- y
卫生安全
% T5 g9 J" ]+ E0 H- C4 o+ _
与旧标准相比，新国标增加了微生物的卫生安全要求，即“与皮肤直接接触的且标称具有抗菌性能的鞋、鞋类部件或材料，应进行溶出性评估，其溶出性抑菌环宽度不应大于 5mm”。因此，对于声明抑菌的鞋材，实验室会对其抑菌性能进行评估——在检验过程中加入金黄色葡萄球菌、白念珠菌等常见细菌，经过培养后考核产品对常见细菌的抑制能力。

同时，具有抗菌性能的鞋、鞋类部件或材料应在鞋上或标签上进行清晰标注，内容包括但不限于抗菌的部件、功能种类和技术指标。测试方法参照QB/T 2881-2013《鞋类和鞋类部件 抗菌性能技术条件》要求进行。

6 A, f! p+ _" |& J
3 ]" S) B+ q( h1 t1 w


% n' f% R2 f2 |8 R6 N% M+ DTips：选购四步
: g. N: U- r  ^3 a1 S) r9 @7 }, k
' H& r. D& {) U4 j: U- U# P' U01
5 c9 _5 D4 |# u+ }4 f& w
4 r- [2 B% V* ^看外观

) C$ {4 @4 R4 x4 \) M材料应具有透气性和吸湿性，装饰件尽量选择鞋面干净整洁，没有太多小物体附件的商品。

02

闻气味
* p' y% x# l9 {% d% P8 x$ Z
$ D" G" Z; _! D% }& K( u有明显刺鼻气味的鞋子，很可能使用了较劣质的材料，化学物质超标的风险较高。
7 S( U0 v9 a# B
2 K3 [5 y( P6 I) B/ N* a3 Y) a03

4 G# w: v- k( B7 ]& \- m摸鞋底
* u0 \0 r0 g7 L3 T
( n4 z3 {; E% V鞋底应软硬适中，优先选择橡胶底的鞋子，鞋底最好花纹较深、棱角分明，这样防滑性能更好。

+ A- v+ R5 I( b& ?' c04
  p- q8 l* q1 b3 ~3 e
折整鞋

可将童鞋用双手握住对折，感受其整体的软硬度。

2 J( P7 z8 A" N( v$ [" t文 / 郑少锋  吴义乾  卓琳

（作者单位：黄埔海关）
+ Q; K  y) |3 A6 @- [! A; L/ t
* D$ z5 Z( Q+ U# m2 X9 r) N! z

文章来源于《中国海关》杂志2022年2月

注：本文内容仅供参考，具体业务的办理要求请询主管海关。
! z; ~, Q0 T' @/ s9 J4 R$ F
转载请注明来源“中国海关杂志”以及作者。

' Y' ~2 P, h/ T- `0 [

编辑：常相婧
审校：高扬出品：中国海关传媒中心投稿邮箱：569613217@qq.com（秀米投稿账号同邮箱）


原文作者：中国海关杂志
